規整填料塔內絲網除沫器的超詳細安裝步驟
一.?規整填料的安裝步驟介紹
1.工具:裝填工具(現場制造)、卷尺、石筆、棕繩、剪刀、絲鉗、手砂輪等。???2.填料安裝前應檢驗筒體焊縫,塔內凸出高度應小于3mm,否則應打磨至符合要求,另外,應檢驗器壁是否有損傷,如有不符合要求處應請施工人員處理。原塔內殘留之部件,如影響填料或內件的安裝,則應割除。
3.測量每段填料及內件的圖上標高是否與塔內實際具有的高度相符,否則請?jiān)O(shè)計人員處理。???4.填料起吊時,應放在特制的器具內,嚴禁用繩索直接捆扎填料起吊。裝卸過程應輕拿輕放,以免破壞填料外型。

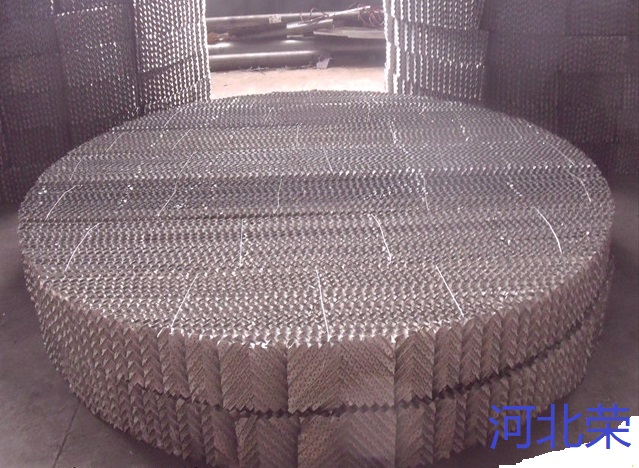

5.填料開箱后,應按分塊圖及填料標號在塔外組成圓盤無誤后,按序號吊上塔,在此過程中嚴禁填料片變形或填料塊中帶入任何雜物,發現上述情況應及時整形處理。
6.填料在塔上按序號用棕繩捆扎后,由人孔送入塔內,整盤填料安裝過程中不得松散。???7.填料支撐安裝完畢后,應使其表面平整,不平度小于D/500。(D為塔內徑,D≥2m時,不平度偏差小于4mm)。
8.由填料支承上端面開始,每隔一米,在塔壁上做出標記,并應標出米數,以隨時掌握填料層的高度公差,在安裝過程中應隨時注意塔壁,看是否有損傷,如發現損傷,應及時處理。
9.第一層填料與填料支承的相對方位參看圖紙。以后每層填料走向與其下層填料波紋片走向呈90度角交錯安裝;每塊填料進塔后,應按序號擺放;填料塊就位前應用裝填工具將端頭整形使其與塔壁相符;填料塊之間應擠緊,不留縫隙,各塊就位后,用裝填工具調整各處的松緊度,并將各處踩實,必須使上下盤之間緊密接觸,填料安裝過程中不得帶入任何雜物,鐵絲及其它包裝物不得留在塔內。
10.每盤填料安裝完畢后,必須經現場指導人員檢驗認可后,才能進行下一盤填料的安裝。
二.?塔內件的安裝???1.所有塔內件安裝方位及水平度要求見圖紙,安裝完畢后應清除焊渣及其他雜物,各液體分布器應保證所有分布孔暢通。
2.在安裝過程中和安裝完畢后,塔內應避免動火,以防止填料著火。如必須在塔內動火,則應做好相應的防火準備。如:在動火處鋪上浸水的石棉布,以防止焊渣落入填料層中,并準備好消防水,以防不測,嚴禁在塔內填料上用等離子切割。注意:在塔內動火時,現場必須有專人看管。
3.所有塔內的緊固件,如螺栓螺母等均應按各零部件圖的要求把緊,不得有遺漏及未把緊現象出現。
